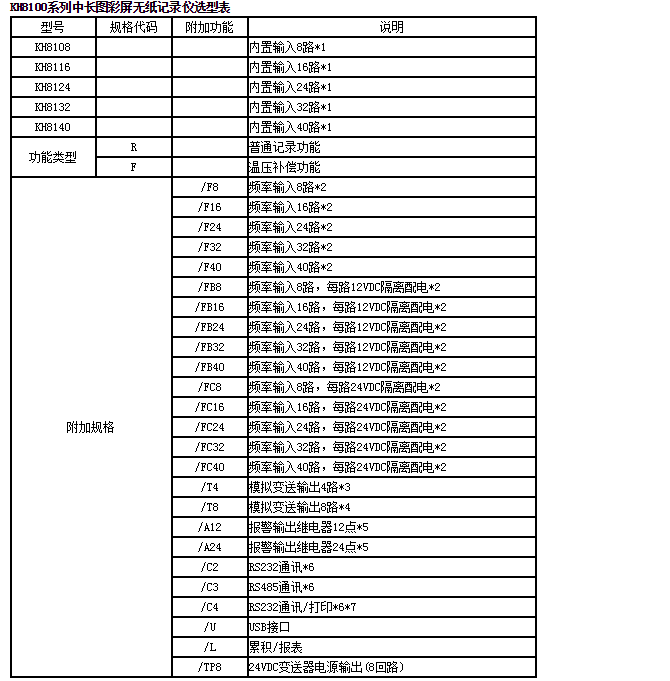

KH8108,KH8116,KH8124,KH8132,KH8140,中長圖彩屏無紙記錄儀

一般規格
●構造
安裝方法：嵌入式儀表板安裝（垂直儀表盤），
允許向后最大傾斜30°安裝，左右水平。
儀表板厚度：2~26mm

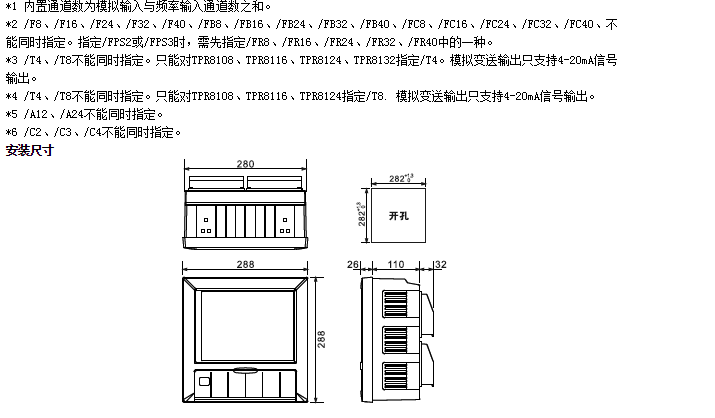

外形尺寸：288(W)×288(H)×168(D)mm
重量：5kg
●輸入部份：
輸入點數：8、16、24、32、40通道。
測量周期：1秒。
●輸入種類：

●顯示部份：
顯示器：10.4英寸TFT彩色LCD（640×480點），
（注）有些LCD顯示器由于長時間顯示或長時間不工作，
會出現亮度變化。這是由于液晶特性所造成的，顯示器
并未損壞。
顯示組：顯示組數：5組。每組可設置的通道：8通道。
顯示顏色：256色。
通道位號：5個漢字或10個字母（數字）。
通道單位：3個漢字或7個字母（數字）。
狀態顯示：顯示畫面名稱，板卡狀態，報警狀態，USB設備標志，
循環顯示標志。

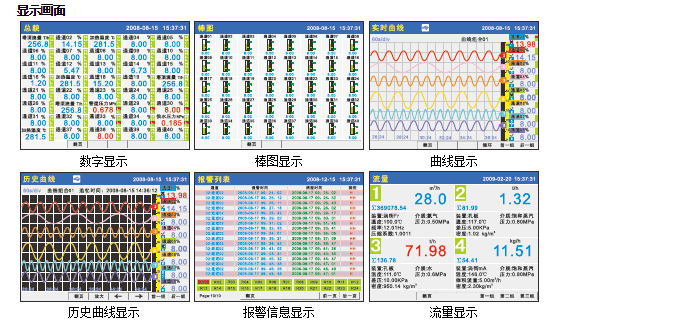

顯示畫面：測量數據顯示（總覽、數字顯示、棒圖顯示、曲線顯
示），歷史曲線顯示，信息顯示（報警信息、累積報
表），功能畫面（數據備份、打印）。
總覽顯示：顯示所有的測量通道的數據和報警狀態。
數字顯示：更新率：2秒。
曲線顯示：可以縱向、橫向選擇。
歷史曲線：可再現內存中存儲的數據，可放大1/2/4/8/16/32倍。
報警信息：總共記錄顯示187條記錄。

●溫壓補償功能（僅TPR8100F）
測量裝置：孔板，渦街（電流型），渦街（頻率型）
測量介質：蒸汽，水，一般氣體
蒸汽溫度：0-600℃
蒸汽奪0.1~22MPa
蒸汽狀態：自動判斷飽和蒸汽和過熱蒸汽
水溫度：0-150℃。
水壓力：0.6MPa、1.6MPa
氣體壓縮系數：空氣、氧氣、氮氣可自動查詢，一般氣體可設置
常數
渦街系數：0.00000~999999
●存儲功能：
外部存儲：
媒體：優盤
格式：FAT3
方式：文件記錄
容量：最大2G
內部存儲：
媒體：閃存
格式：二進制保存
方式：連續記錄
容量：

●報警功能：
設置數：每通道最多可設置4個報警。
報警種類：上上限報警、上限報警、下限報警、下下限報警。
延遲報警：可在參數設置中進行設置，所有報警使用同一設置。
設置范圍：0~10秒。
顯示：發生報警時，測量數據顯示畫面都有報警狀態顯示。
●關于時鐘：
時鐘：硬件時鐘，掉電保持運行。
運行范圍：2001年~2099年。
時鐘精度：±10ppm（0~50℃），不包括打開電源時所導致的延遲誤差（1秒以下）。
●電源部份：
額定電壓：220VAC。
使用電源電壓范圍：85VAC~265VAC。
額定頻率：50Hz。
啟動電流：最大7.5A。
功耗：最大30W（包含選配功能）。

正常運行條件
電源電壓：220VAC。
電源頻率：50HZ。
環境溫度：0~50℃。
環境濕度：0%`85%（不結露）。
預熱時間：接通電源后30分鐘。
安裝位置：室內。
