點擊圖片查看原圖HDZ1-05,HDZ1-08,HDZ1-15,HDZ1-30,HDZ1-40,HDZ1-80,HDZ1-150,HDZ1-200,電磁失電制動器
HDZ1-300,HDZ1-450,HDZ1-600,HDZ1-850,HDZ1-2000,
一、用途
HDZ1型電磁失電安全制動器主要與Y系列電機、電動葫蘆減速機配套,實現快速停車、準確定位、頻繁起動、斷電時安全制動（防險）等功能。
這種制動器具有結構緊湊、安裝方便、適用性廣、噪音低、工作頻次高、動作靈敏、制動可靠等優點，是工業現代化中一種理想的自動化執行元件。
二、工作原理及安裝維護
該系列電磁失電安全制動器主要由勵磁部分（磁軛1、線圈2、彈簧3、銜鐵4）、制動盤7、花鍵套8等主要零部件組成。勵磁部分通過安裝螺栓6安裝在機座上，旋轉安裝螺栓6調整氣隙至初始安裝氣隙推薦值δ后（見安裝尺寸參數表），反向旋出空心螺栓5，頂緊勵磁部分?；ㄦI套通過矩形花鍵與傳動軸相連；制動盤7與花鍵套8通過漸開線花鍵嚙合。當線圈斷電時，在彈簧力的作用下，制動盤7與銜鐵4、機座9端面產生摩擦力，通過花鍵套8傳給傳動軸，使軸制動。當線圈通電后，在電磁力作用下，銜鐵4被吸向磁軛1，使制動盤7松開，傳動軸制動解除。
安裝前應將摩擦副表面油污、雜物清除干凈。工作一段時間后，由于摩擦材料的磨損使制動器工作氣隙過大，應及時調整好工作氣隙至初始安裝氣隙推薦值δ，以免影響正常工作。
|
規格Specifications
數據Contents 名稱Item names
|
05
|
08
|
15
|
30
|
40
|
80
|
150
|
|
配套YEJ電機機座號
YEJ Motors Model Nimbers |
71
|
80
|
90
|
100
|
112
|
132
|
160
|
|
額定力矩(N.m)
Rated Braking Torque |
5
|
8
|
15
|
30
|
40
|
80
|
150
|
|
額定功率P20℃(W)
Rated Power |
35
|
50
|
60
|
80
|
110
|
130
|
150
|
|
接通時間
Connecting Time T1 |
63
|
87
|
110
|
140
|
152
|
165
|
214
|
|
斷開時間
Disconnecting Time T2 |
55
|
72
|
95
|
120
|
130
|
140
|
180
|
|
最大工作氣隙
Maximum Working Air Crach δ |
0.8
|
1
|
1
|
1
|
1
|
1.2
|
1.2
|
|
額定電壓(V dc)
Rated Voltage |
99
|
99
|
99
|
99
|
170
|
170
|
170
|
|
允許最高工作轉速
Allowable Max Speed |
3000
|
3000
|
3000
|
3000
|
3000
|
3000
|
3000
|
|

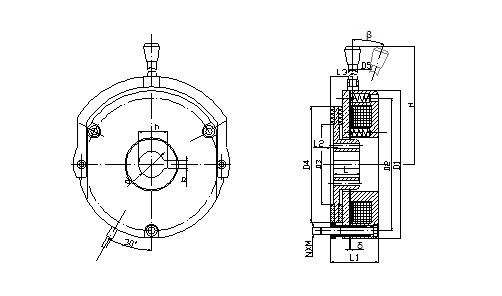

尺寸Size
型號 Specifications |
d
|
D1
|
D2
|
D3
|
D4
|
D5
|
b
|
h
|
L1
|
L2
|
L3
|
KxM
|
H
|
L
|
δ
|
β
|
|
HDZ1-05
|
14.8
|
102
|
90
|
78
|
53
|
10
|
5
|
16.2
|
39
|
2
|
21
|
3xM5
|
20
|
20
|
0.3
|
12°
|
|
HDZ1-08
|
19.8
|
118
|
105
|
92
|
60
|
10
|
6
|
21.6
|
47
|
3
|
21
|
3xM5
|
20
|
20
|
0.3
|
12°
|
|
HDZ1-15
|
24.8
|
128
|
114
|
98
|
60
|
10
|
8
|
28.1
|
54
|
3
|
24
|
3Xm6
|
20
|
25
|
0.4
|
10°
|
|
HDZ1-30
|
29.5
|
147
|
133
|
118
|
80
|
10
|
8
|
32.8
|
54.5
|
3
|
24.5
|
3xM6
|
20
|
30
|
0.4
|
10°
|
|
HDZ1-40
|
29.5
|
167
|
150
|
131
|
90
|
12
|
8
|
32.8
|
55
|
3
|
25
|
3xM8
|
20
|
30
|
0.5
|
8°
|
|
HDZ1-80
|
39.5
|
188
|
170
|
151
|
104
|
12
|
12
|
42.8
|
60
|
3
|
29
|
3xM8
|
20
|
30
|
0.5
|
8°
|
|
HDZ1-150
|
44.5
|
222
|
202
|
181
|
120
|
12
|
12
|
47.8
|
72
|
3.5
|
34
|
3xM10
|
25
|
35
|
0.6
|
8°
|
