CY-Y系列油泵電動組是CY14-1B系列高壓軸向柱塞泵和Y系列異步電動機的機電一體化元件，它于傳統的油泵-聯軸器-電動傳動裝置相比，省去了聯軸器和泵支架，安裝底板可縮小1/2以上，軸向總長度可減小1/3～1/4，具有結構緊湊、體積小、重量輕、振動小，噪音低、使用方便等優點，因此，油泵電機組具有顯著的技術經濟效率。它可廣泛用于機床、鍛壓、礦山、冶金、船舶、注塑機等用異步電機驅動的液壓設備。

主要工作參數和變量形式：

　　 CY-Y油泵電機組具有CY14-1B系列泵相同的工作參數和變量形式，可根據用戶的實際需要、配以不同功率的電機，組成相應規格型號的油泵電機組。

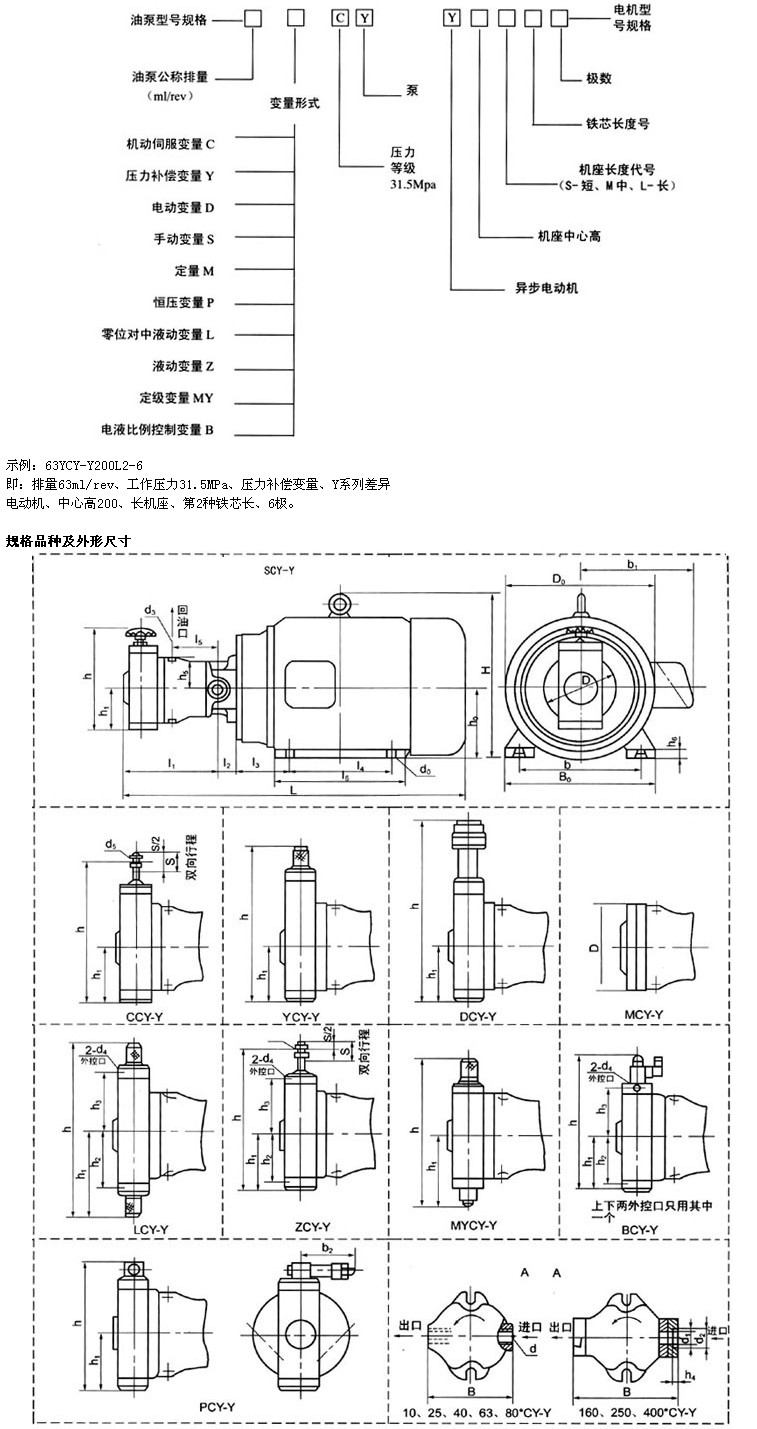

型號標志：

技術參數表

油泵電機組型號 電機功率（KW） 同步轉速（r/min） 推薦油泵 使用壓力和流量 油泵變量型式 安裝外形尺寸 額定壓力（MPa） 最大流量（I/min） SMC DPL ZB Y MY I1 I2 I3 I4 I5 I6 L H0 H h5 h6 D0 B0 b b1 d0 10*CY-Y112M-6 2.2 1000 8 10 √     186 40 92 140 85 180 586 112 265 71 15 240 245 190 190 12 8～31.5 10～2.5   √ √ 10*CY-Y132S-6 3.0 1000 12 10 √     186 40 107 140 85 200 636 132 315 71 18 275 280 216 210 12 12～31.5 10～4   √   10*CY-Y132M1-6 4.0 1000 20 10 √     186 40 107 178 85 238 671 132 315 71 18 275 280 216 210 12 6*CY-Y132M2-6 5.5 1000 25 10 √     186 40 107 178 85 238 671 132 315 71 18 275 280 216 210 12 10*CY-Y160M-6 7.5 1000 31.5 10 √     186 40 119 210 85 270 726 160 385 71 20 335 330 254 265 15 10*CY-Y100L2-4 3.0 1500 8 16 √     186 40 74 140 85 176 556 100 245 71 14 245 205 160 180 12 8～31.5 16～4   √ √ 10*CY-Y112M-4 4.0 1500 12 16 √     186 40 92 140 85 180 586 112 265 71 15 240 245 190 190 12 12～31.5 16～16   √   6*CY-Y132S-4 5.5 1500 16 16 √     186 40 107 140 85 200 636 132 315 71 18 275 280 216 210 12 10*CY-Y132M-4 7.5 1500 25 16 √     186 40 107 178 85 238 671 132 315 71 18 275 280 216 210 12 10*CY-Y160M-4 11 1500 31.5 16 √     186 40 119 210 85 270 771 160 385 71 20 335 330 254 265 15

油泵電機組型號 電機功率（KW） 同步轉速（r/min） 推薦油泵 使用壓力和流量 油泵變量型式 安裝外形尺寸 額定壓力（MPa） 最大流量（I/min） SMC DPL Y MY I1 I2 I3 I4 I5 I6 L H0 H h5 h6 D0 B0 b b1 d0 25*CY-Y132S-6 3.0 1000 5 25 √     230 45 107 140 112 200 685 132 315 83 18 275 280 216 210 12 5～31.5 25～4   √ √ 25*CY-Y132M1-6 4.0 1000 8 25 √ √   230 45 107 178 112 238 720 132 315 83 18 275 280 216 210 12 8～31.5 25～6   √ √ 25*CY-Y132M1-6 5.5 1000 12 25 √     230 45 107 178 112 238 720 132 315 83 18 275 280 216 210 12 12～31.5 25～10       25*CY-Y160M-6 7.5 1000 16 25 √     230 45 119 210 112 270 820 160 385 83 20 335 330 254 265 15 25*CY-Y160L-6 11 1000 25 25 √     230 45 119 254 112 314 865 160 385 83 20 335 330 254 265 15       31.5 25 √     230 45 133 279 112 349 935 180 430 83 22 380 355 279 285 15 25*CY-Y112M-4 4.0 1500 5 40 √     230 45 92 140 112 180 635 112 265 83 15 240 245 190 190 12 5～31.5 40～6   √ √ 25*CY-Y132S-4 5.5 1500 8 40 √     230 45 107 140 112 200 685 132 315 83 18 275 280 216 210 12 8～31.5 40～10   √ √ 25*CY-Y132M-4 7.5 1500 12 40 √     230 45 107 178 112 238 720 132 315 83 18 275 280 216 210 12 12～31.5 40～15   √   25*CY-Y160M-4 11 1500 16 40 √     230 45 119 210 112 270 820 160 385 83 20 335 330 254 265 15 25*CY-Y180M-4 18.5 1500 25 40 √     230 45 119 241 112 311 885 180 430 83 22 380 355 279 285 15 25*CY-Y180L-4 22 1500 31.5 40 √     230 45 133 279 112 349 935 180 430 83 22 380 355 279 285 15
