KSV-12F-NPT,KSV-16F-NPT,KSV-20M-NPT,KSV-24M-NPT,飛翼型快速接頭
KSV-12F-NPT,KSV-16F-NPT,KSV-20M-NPT,KSV-24M-NPT,飛翼型快速接頭
產品說明
KSV 規格-重型-飛翼-螺紋鎖定
材質：碳鋼，表面鍍環保鋅
閥芯：針閥
密封件：以NBR為標準
擋圈：鐵氟龍
工作溫度：在標準NBR范圍內，承受-25℃ + 125℃的溫度。
| 昌林液壓 |
國際標準 |

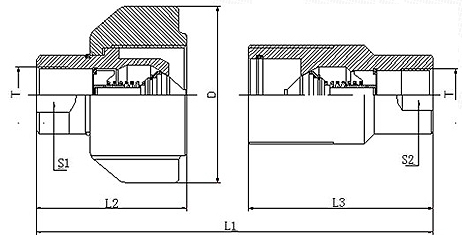

L1 |
L2 |
L3 |
D |
S1 |
S2 |
T |
母接頭編號 |
公接頭編號 |
| 12 |
20 |
124.0 |
70.0 |
83.0 |
82.5 |
32.0 |
32.0 |
3/4"NPT |
KSV-12F-NPT |
KSV-12M-NPT |
| 16 |
25 |
153.5 |
87.0 |
106.0 |
102.0 |
41.2 |
41.2 |
1"NPT |
KSV-16F-NPT |
KSV-16M-NPT |
| 20 |
31.5 |
198.0 |
109.0 |
136.0 |
119.0 |
|
|
1-1/4"NPT |
KSV-20F-NPT |
KSV-20M-NPT |
| 24 |
40 |
220.0 |
128.5 |
150.0 |
138.0 |
|
|
1-1/2"NPT |
KSV-24F-NPT |
KSV-24M-NPT |
| 32 |
50 |
255.0 |
152.0 |
179.0 |
170.0 |
|
|
2"NPT |
KSV-32F-NPT |
KSV-32M-NPT |
| KSV 技術參數 |
| 公稱通徑 |
最大工作壓力 |
額定流量 |
最小爆破壓力 |
泄漏量 |
| 公接頭 |
母接頭 |
連接 |
| LPH |
ISO |
(bar) |
(l/m) |
(bar) |
(bar) |
(bar) |
(cc) |
| 12 |
20 |
350 |
106 |
1570 |
1750 |
1580 |
9.3 |
| 16 |
25 |
350 |
189 |
1470 |
1520 |
1590 |
16 |
| 20 |
31.5 |
320 |
288 |
1300 |
1500 |
1800 |
30 |
| 24 |
40 |
320 |
379 |
1200 |
1220 |
1490 |
54 |
| 32 |
50 |
320 |
757 |
1180 |
1190 |
1260 |
120 |
|
| 保護帽和保護塞 |
| 昌林液壓 |
國際標準 |
母接頭保護塞 |
公接頭保護帽 |
材質 |
| 12 |
20 |
KSV-12F-Al |
KSV-12M-Al |
鋁 |
| 16 |
25 |
KSV-16F-Al |
KSV-16M-Al |
鋁 |
| 20 |
31.5 |
KSV-20F-Al |
KSV-20M-Al |
鋁 |
| 24 |
40 |
KSV-24F-Al |
KSV-24M-Al |
鋁 |
| 32 |
50 |
KSV-32F-Al |
KSV-32M-Al |
鋁 |
|
KSV-20F-NPT,KSV-24F-NPT,KSV-32F-NPT,KSV-12M-NPT,KSV-16M-NPT,KSV-32M-NPT,
