一、用途
HDZ1型電磁失電安全制動器主要與Y系列電機、電動葫蘆減速機配套,實現快速停車、準確定位、頻繁起動、斷電時安全制動（防險）等功能。
這種制動器具有結構緊湊、安裝方便、適用性廣、噪音低、工作頻次高、動作靈敏、制動可靠等優點，是工業現代化中一種理想的自動化執行元件。

二、工作原理及安裝維護
該系列電磁失電安全制動器主要由勵磁部分（磁軛1、線圈2、彈簧3、銜鐵4）、制動盤7、花鍵套8等主要零部件組成。勵磁部分通過安裝螺栓6安裝在機座上，旋轉安裝螺栓6調整氣隙至初始安裝氣隙推薦值δ后（見安裝尺寸參數表），反向旋出空心螺栓5，頂緊勵磁部分?；ㄦI套通過矩形花鍵與傳動軸相連；制動盤7與花鍵套8通過漸開線花鍵嚙合。當線圈斷電時，在彈簧力的作用下，制動盤7與銜鐵4、機座9端面產生摩擦力，通過花鍵套8傳給傳動軸，使軸制動。當線圈通電后，在電磁力作用下，銜鐵4被吸向磁軛1，使制動盤7松開，傳動軸制動解除。

安裝前應將摩擦副表面油污、雜物清除干凈。工作一段時間后，由于摩擦材料的磨損使制動器工作氣隙過大，應及時調整好工作氣隙至初始安裝氣隙推薦值δ，以免影響正常工作。

規格Specifications 　數據Contents 名稱Item names	05	08	15	30	40	80	150
配套YEJ電機機座號 YEJ Motors Model Nimbers	71	80	90	100	112	132	160
額定力矩(N.m) Rated Braking Torque	5	8	15	30	40	80	150
額定功率P20℃(W) Rated Power	35	50	60	80	110	130	150
接通時間 Connecting Time T1	63	87	110	140	152	165	214
斷開時間 Disconnecting Time T2	55	72	95	120	130	140	180
最大工作氣隙 Maximum Working Air Crach δ	0.8	1	1	1	1	1.2	1.2
額定電壓(V dc) Rated Voltage	99	99	99	99	170	170	170
允許最高工作轉速 Allowable Max Speed	3000	3000	3000	3000	3000	3000	3000

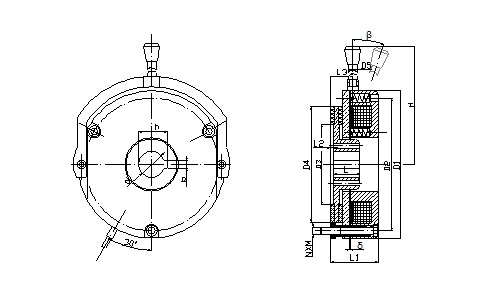

尺寸Size 型號 Specifications	d	D1	D2	D3	D4	D5	b	h	L1	L2	L3	KxM	H	L	δ	β
HDZ1-05	14.8	102	90	78	53	10	5	16.2	39	2	21	3xM5	20	20	0.3	12°
HDZ1-08	19.8	118	105	92	60	10	6	21.6	47	3	21	3xM5	20	20	0.3	12°
HDZ1-15	24.8	128	114	98	60	10	8	28.1	54	3	24	3Xm6	20	25	0.4	10°
HDZ1-30	29.5	147	133	118	80	10	8	32.8	54.5	3	24.5	3xM6	20	30	0.4	10°
HDZ1-40	29.5	167	150	131	90	12	8	32.8	55	3	25	3xM8	20	30	0.5	8°
HDZ1-80	39.5	188	170	151	104	12	12	42.8	60	3	29	3xM8	20	30	0.5	8°
HDZ1-150	44.5	222	202	181	120	12	12	47.8	72	3.5	34	3xM10	25	35	0.6	8°
