SWP7011-Ex,SWP7111-Ex,SWP7018-Ex,SWP7013-Ex,SWP7113-Ex,SWP7019-Ex開關量輸入隔離式安全柵
1.產品簡介：
將來自危險區的無源開關或接近開關輸入信號，通過隔離安全柵傳輸?shù)桨踩珔^(qū)輸出，具有接近開關斷線檢測功能，且輸入和輸出可置為正、反相控制。該產品需獨立供電，電源、輸入和輸出三隔離，本安端和非本安端絕緣強度高達2500V,a.c.。
2.產品參數:
技術參數
|
規格參數
|
說 明
|
|
防爆標記
|
[Exia]ⅡC
|
|
適應場所
|
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。
|
|
供電電壓
|
20～35VDC
|
|
電源保護
|
電源反向保護
|
|
電源功耗
|
（24V供電，繼電器觸點閉合時）： （24V供電，晶體管導通時）：
≤1.2W（SWP7011-Ex） ≤1W（SWP7013-Ex)
≤2.2W（SWP7111-Ex） ≤1.8W（SWP7113-Ex)
≤2.4W（SWP7018-Ex） ≤2.0W（SWP7019-Ex)
|
|
危險區信號輸入
|
開關、接近開關
開路電壓：≈8V 短路電流：≈8mA
|
|
安全區信號輸出
|
繼電器輸出特性：
響應時間：≤20ms
驅動能力：250V，a.c.,2A或30V，d.c.,2A，電阻性負載
晶體管輸出特性：
外部供電：≤20V,d.c.，電流輸出：≤40mA（有短路保護）
晶體管集電集輸出：高電平：VCC, 低電平：≤2.5V
晶體管發射極輸出：高電平：VCC-2.5V,低電平：≤0.5V
|
|
輸出特性
（設置為同相控制時）
|
現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合,通道綠色指示燈亮
現場開關開路或輸入回路電流<1.2mA,輸出繼電器開路, 通道綠色指示燈滅
|
|
輸入和輸出
正反相控制設置
|
K1置為ON時為反相控制，為OFF時為同相控制。
|
|
斷線檢測功能設置
|
K2置為OFF時為開啟斷線檢測功能，為ON時關閉斷線檢測功能。
注：當以開關為輸入信號，需要斷線檢測時，需在開關兩端并聯10KΩ電阻。
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求
|
|
使用環境溫度
|
-20～+60℃
|
|
重量
|
約150g
|
|
連接的現場設備
|
符合DIN19234的NAMUR接近開關、開關等現場設備
（包括本安型的壓力開關、溫度開關、液位開關等）
|
|

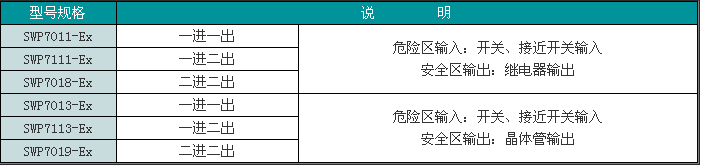

型譜表
點擊圖片查看原圖
