點擊圖片查看原圖1.25YCY14,2.5YCY14,5YCY14,10YCY14,25YCY14,32YCY14,40YGY14,63YGY14,80YGY14,100YGY14,軸向柱塞泵
1.25YCY14-1B,2.5YCY14-1B,5YCY14-1B,10YCY14-1B,13YCY14-1B,16YCY14-1B,25YCY14-1B,32YCY14-1B,
40YCY14-1B,63YCY14-1B,80YCY14-1B,CCLAIR,100YCY14-1B,160YCY14-1B,250YCY14-1B,400YCY14-1B,
1.25YGY14-1B,2.5YGY14-1B,5YGY14-1B,10YGY14-1B,13YGY14-1B,16YGY14-1B,25YGY14-1B,32YGY14-1B,
40YGY14-1B,63YGY14-1B,80YGY14-1B,100YGY14-1B,160YGY14-1B,250YGY14-1B,400YGY14-1B,
示例：63SCY14-1B
表示：排量為63毫升/轉，壓力為31.5MPa的手動變量的缸體旋轉的軸向柱塞油泵。
（即1000r/min時公稱流量為63L/min）
三、油泵系列規格（見表1.表2）
表1 CY14-1B、CM14-1B軸向柱塞泵（馬達）系列參數
結構原理簡述
該種變量形式的軸向柱塞泵是靠泵本身壓力自動控制，如上圖高壓油流通過通道、(b)、（c），進入變量殼體（302）的下腔，由此經過通道 分別進入通道和，當彈簧的作用力大于由通道進入伺服活塞（309）下端環形面積的液壓推力時，則油液經（h）進入上腔，推動變量活塞（301）向下移動，使泵的流量增加。
反之，當泵的壓力克服彈簧力使伺服活塞向上動時，堵塞通道，使腔油通過而卸壓，此時變量活塞上移，泵的流量減小。
下圖表示YCY14-1B泵的變量特性曲線，其陰影表示特性調節范圍。AB的斜率是由外彈簧(307)剛度決定的，BC的斜率是由外彈簧（307）和內彈簧（306）的合成剛度決定的，CD的長短取決于限位螺釘?shù)奈恢茫ㄏ拗谱兞款^的傾斜角）。
調節變量特性時，如需按A1B1C1D1規律變化，可先將限位螺釘擰至上端，然后調節彈簧套（305）使其流量剛發生變化時的壓力與A1點的壓力相符，再調節限位螺釘，使流量不再變化時的高壓流量與D1點的流量相符，其中間壓力與流量的變化關系是預先設計好的，不需要調整，只要A1和D1兩點的流量、壓力調好了，該泵就自動地按A1B1C1特性曲線變化。
這種變量型式的特性曲線是近似地按恒功率變化。上述特性的轉換點A1和D1的參數可按以下方法計算：
例如：已知某一機器的工藝特性要求泵的最大壓力為Pmax，在Pmax時D1點的流量為Q1，泵在低壓時的流量為Qmax，則泵在A1點的壓力為：
其中：ηP1—泵在P1的總效率
ηPmax—泵在Pmax的總效率
在本系列泵中，可取ηP1/ηPmax≈1
原動機的功率選擇可以按下式：
NH=Pmax·Q1/60η
其中η可取0.8-0.9（當Q1較小時取較小值，較大時取較大值。）

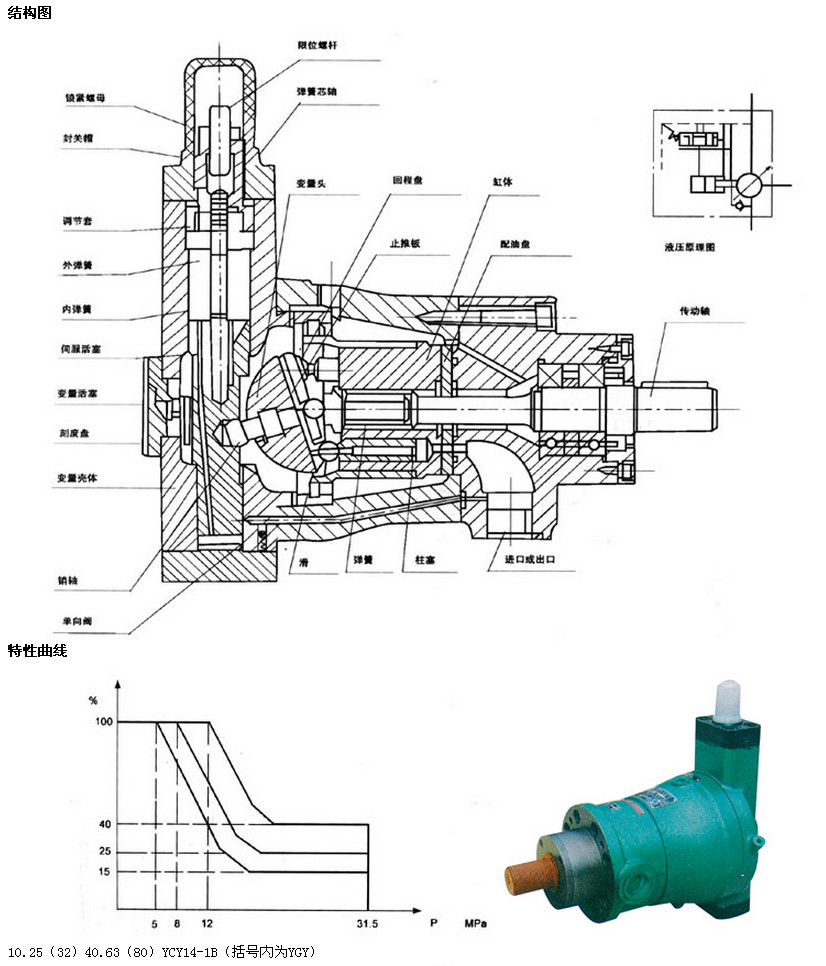

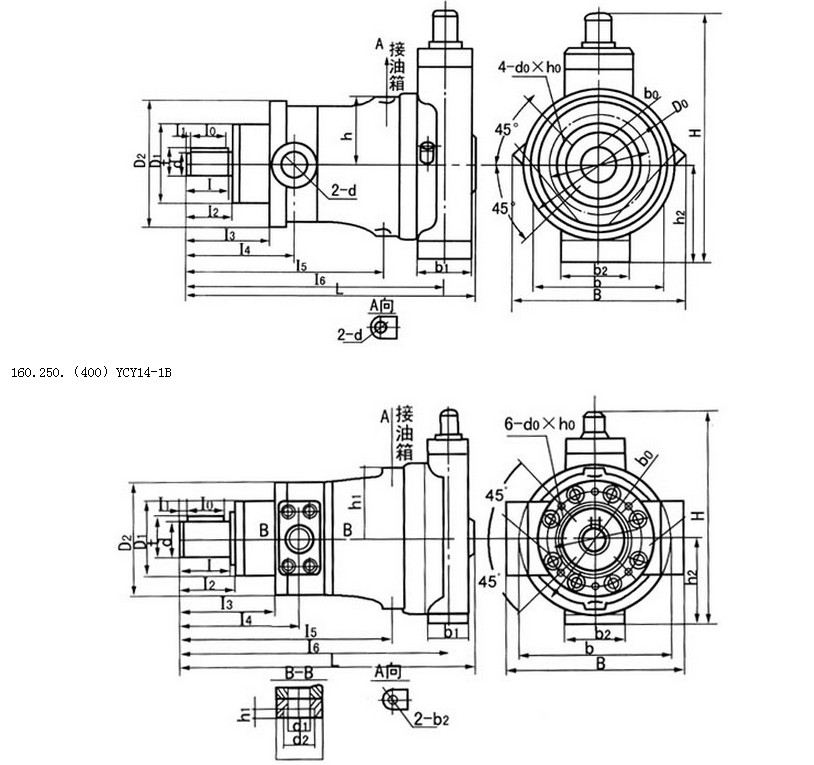

結構圖
1.25YCY14-1B,2.5YCY14-1B,5YCY14-1B,10YCY14-1B,13YCY14-1B,16YCY14-1B,25YCY14-1B,32YCY14-1B,
40YCY14-1B,63YCY14-1B,80YCY14-1B,CCLAIR,100YCY14-1B,160YCY14-1B,250YCY14-1B,400YCY14-1B,
1.25YGY14-1B,2.5YGY14-1B,5YGY14-1B,10YGY14-1B,13YGY14-1B,16YGY14-1B,25YGY14-1B,32YGY14-1B,
40YGY14-1B,63YGY14-1B,80YGY14-1B,100YGY14-1B,160YGY14-1B,250YGY14-1B,400YGY14-1B,
一、概論
本系列軸向柱塞泵將具有31.5MPa壓力的純凈的液壓油輸入到各種油壓機、液動機等液壓系統中，以產生巨大的工作動力。
同時該油泵可以作為液壓馬達使用。根據需要，本油泵有多種變量形式。本油泵，油馬達廣泛用于船舶、航空、礦山、冶金、壓鑄、鍛造、機床的各類機
械中，其特點是體積小、效率高、壽命長、設計先進、結構緊湊、維護方便。

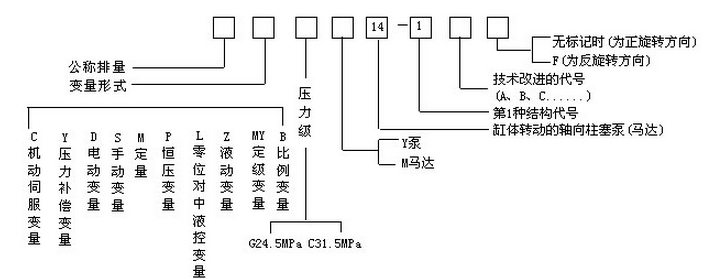

二、型號說明示例：63SCY14-1B
表示：排量為63毫升/轉，壓力為31.5MPa的手動變量的缸體旋轉的軸向柱塞油泵。
（即1000r/min時公稱流量為63L/min）
三、油泵系列規格（見表1.表2）
表1 CY14-1B、CM14-1B軸向柱塞泵（馬達）系列參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ※注：經技術洽談后訂貨，有“0”者表示油流可以換向，有√者表示油流不可換向，空白者表示無該品種。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
表2 GY14-1B（GM14-1B）軸向柱塞泵（馬達）系列參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ※注：本產品屬CY系列派生系列 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
該種變量形式的軸向柱塞泵是靠泵本身壓力自動控制，如上圖高壓油流通過通道、(b)、（c），進入變量殼體（302）的下腔，由此經過通道 分別進入通道和，當彈簧的作用力大于由通道進入伺服活塞（309）下端環形面積的液壓推力時，則油液經（h）進入上腔，推動變量活塞（301）向下移動，使泵的流量增加。
反之，當泵的壓力克服彈簧力使伺服活塞向上動時，堵塞通道，使腔油通過而卸壓，此時變量活塞上移，泵的流量減小。
下圖表示YCY14-1B泵的變量特性曲線，其陰影表示特性調節范圍。AB的斜率是由外彈簧(307)剛度決定的，BC的斜率是由外彈簧（307）和內彈簧（306）的合成剛度決定的，CD的長短取決于限位螺釘?shù)奈恢茫ㄏ拗谱兞款^的傾斜角）。
調節變量特性時，如需按A1B1C1D1規律變化，可先將限位螺釘擰至上端，然后調節彈簧套（305）使其流量剛發生變化時的壓力與A1點的壓力相符，再調節限位螺釘，使流量不再變化時的高壓流量與D1點的流量相符，其中間壓力與流量的變化關系是預先設計好的，不需要調整，只要A1和D1兩點的流量、壓力調好了，該泵就自動地按A1B1C1特性曲線變化。
這種變量型式的特性曲線是近似地按恒功率變化。上述特性的轉換點A1和D1的參數可按以下方法計算：
例如：已知某一機器的工藝特性要求泵的最大壓力為Pmax，在Pmax時D1點的流量為Q1，泵在低壓時的流量為Qmax，則泵在A1點的壓力為：
其中：ηP1—泵在P1的總效率
ηPmax—泵在Pmax的總效率
在本系列泵中，可取ηP1/ηPmax≈1
原動機的功率選擇可以按下式：
NH=Pmax·Q1/60η
其中η可取0.8-0.9（當Q1較小時取較小值，較大時取較大值。）
結構圖
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
