QGBQS32-20,QGBQS40-20,QGBQS50-20,QGBQS63-20,QGBQS80-20,QGBQS100-20,輕型氣缸

一、特點：

１、ＱＧＢＱ系列氣缸，有標準型、帶開關型、帶閥型、帶閥帶開關型，均為單桿雙作用，兩側緩沖無給油的氣缸，還有三種形式的變型氣缸。
２、氣缸的外形安裝尺寸符合ＩＳＯ／６４３０國際標準。
３、ＱＧＢＱ－Ｋ為帶開關型氣缸，缸筒外面裝有磁性開關，可以任意調節氣缸中間行程，使用十分方便。
４、ＱＧＢＱ－Ｆ為帶閥型氣缸，由于缸閥一體化，節省接管時間和連接管道，所以安裝快速，維護操作方便，體積小，占用系統空間小。
帶閥氣缸有單電控帶閥氣缸和雙電控帶閥氣缸。
單電控帶閥氣缸有通電時推式和通電時拉式。兩種動作方式可隨時變換，因閥有互換性，拆開重新變換組裝，可改變動作方式。單電控帶閥氣缸，電磁換向閥無記憶作用，當切斷電信號后，氣閥復位，氣缸隨之換向。
雙電控帶閥氣缸為自己保持式，電磁換向閥有記憶作用，當切斷電信號后，閥位不變，氣缸活塞位置保持不變，系統不受突然斷電的干擾。
帶閥氣缸采用了小型低功率的電磁先導閥，線圈全塑包覆，安全可靠，密封良好。
５、ＱＧＢＱ－ＦＫ為帶閥帶開關型氣缸，它是帶閥型和帶開關型氣缸的組合。已構成氣動自動控制系統。實現了機電一體化和復合集成化。

６、雙伸桿式、返回調整式、伸出調整式屬ＱＧＢＱ的派生缸，大部分零件通用。雙伸桿式可以從兩端輸出力；返回(或伸出)調整式是在某一端裝上限位檔圈，實現調整氣缸行程的目的。

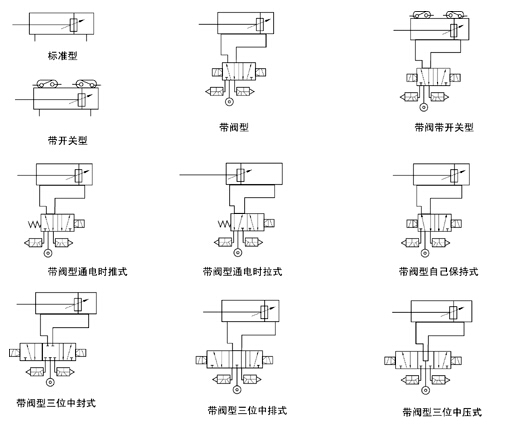

二、圖形符號：

三、基本技術參數

氣缸型號		QGBQ（標準型）						QGBQ-F（帶閥型）
		QGBQ-K（帶開關型）						QGBQ-FK（帶閥帶開關型）
氣缸內徑D(Ømm)		32	40	50	63	80	100	32	40	50	63	80	100
最大行程S(mm)		500	800			1000		500	800			1000
使用壓力范圍		0.05～0.8MPa						0.15～0.8MPa
耐壓性		1.2MPa
使用速度范圍		50～70mm/sec						50～500mm/sec
使用溫度范圍		5～60°C						5～50°C
使用介質		空氣、干燥空氣
給油		不需要（也可給油）
螺紋等級		GB197-81 6g.6H
緩沖		兩側可調緩沖
行程長度允差	S≤500mm	Ø32；Ø40；Ø50：₀^+2.0Ø63；Ø80；Ø100：₀^+2.5
	S≥501mm	Ø32；Ø40；Ø50：₀^+2.5 Ø63；Ø80；Ø100：₀^+3.0
緩沖行程		20				25		20				25
理論傳遞力(N)壓力為0.5MPa	推力	392	608	960	1519	2460	3842	392	608	960	1519	2460	3842
	拉力	333	510	774	1333	2215	3606	333	510	774	1333	2215	3606

備注：QGBQ-K系列氣缸在中間位置裝開關時，氣缸最大速度應在300mm/sec以內，使繼電器等負載的靈敏度最大，工作處于良好狀態。
『開關的主要技術參數』

型號		CK－J1A.CK-J1B
使用電壓范圍		AC.DC：24～220V
使用電流范圍		10～300mA

最在觸點容量		16W
漏電流		0
耐壓		1500V
指示燈		發光二級管（ON時亮）
動作時間		1msec以下
回復時間		1msec以下
耐沖擊		30G
絕緣電阻		≥1.5MΩ
適用氣缸品種		CK－J1：QGBQ32－50 CK－J1B：QGBQ63－100
使用溫度范圍		-10～+70°C（在不凍結條件下）
環境相對濕度		≤90%
適用負載		超小型繼電器、定序器、一般繼電器、電磁線圈、指示燈

『閥的主要技術參數』

記號		A	B	C	D	E	P
品種		單電控		雙電控
		二位			三位
		通電時活塞桿伸出式	通電時活塞桿返回式	自己保持式	中封式	中泄式	中壓式
額定電壓	AC(V)	100	200	24	110	220	特殊電壓
	DC(V)	12	48	24	100	100
容許電壓波動		^±10%
使用介質		空氣、干燥空氣
給油		不需要（也可給油）
使用壓力范圍		0.15～0.9MPa
耐壓性		1.4MPa
使用溫度范圍		0～+50°C(在不凍結條件下)

『氣缸最小行程』

氣缸	安裝形式	MT4型除外的安裝式	MT4型安裝式（1）
氣缸	開關	帶軟線	帶軟線
帶開關氣缸（QGBQ-K）		20mm	125mm
帶閥氣缸（QGBQ-F）		60mm	75mm

四、型號說明

氣缸系列		型號標記
QGBQ（標準型）		QGBQ②-③①-④
QGBQ-K(帶開關型)		QGBQ②-③①-K⑤⑥④
QGBQ-F(帶閥型)		QGBQ②-③①-F⑦⑧④
QGBQ-FK(帶閥.帶開關型)		QGBQ②-③①-F⑦⑧K⑤⑥④
QGBQS(雙活塞桿)		QGBQS②-③①-④
QGBQ-FT(返回調整型)		QGBQ-②-③①-④-⑨
QGBQ-ST(伸出調整型)		QGBQ-②-③①-④-⑨
內容		記號	說明
1	安裝形式	代號		MS2	S2	MF1	MF2	P3	MP1	MP3	MT4
		說明	基本型	側面腳架	軸向腳架	前法蘭式	后法蘭式	單懸耳式	雙懸耳式	單懸耳式	中間鉸軸
2	氣缸內徑		Ø32；Ø40；Ø50；Ø63；Ø80；Ø100
3	氣缸行程		行程
4	氣口位置與緩沖位置	AB	外型及安裝尺寸見圖		氣口A位置；緩沖閥B位置
		BC			氣口B位置；緩沖閥C位置
		CD			氣口C位置；緩沖閥D位置
		DA			氣口D位置；緩沖閥A位置
		AD			氣口A位置；緩沖閥D位置
		BA			氣口B位置；緩沖閥A位置
		CB			氣口C位置；緩沖閥B位置
		DC			氣口D位置；緩沖閥C位置
5	開關型號	型號	SR-101		SR-201		SR-301			SR-401
		代號	E		F		G			H
6	開關數量		一個或幾個開關
7	閥的操作方式	A	通電時推式（單電控）
		B	通電時拉式（單電控）
		C	自己保持式（雙電控）
		D	三位中封式（雙電控）
		E	三位中泄式（雙電控）
8	閥的使用電壓	5	AC220V/50HZ
		8	DC24V
9	調整型	代號	FT					ST
		說明	返回調整					伸出調整

示例：帶閥、帶開關氣缸內徑Ø50mm，行程80mm，雙懸耳式，兩個轉換式的直流開關，換向閥有記憶功能，控制電壓DC12V，接線形式為DIN式。

標記：QGBQ-50-80MF1-FC6D－KE2

注：訂購開關氣缸時，請注明開關型號、數量，否則只帶磁環。

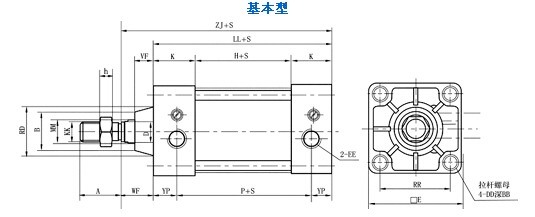

五、外形及安裝尺寸1：

氣缸內徑 (Ø)	A	B	BB	D	DD	□E	EA	EE	H	K	KK	LL	缸筒外徑	MM (Ø)	P	RD (Ø)	RR	VF	WF	YP	ZJ	h
32	22	24f9	8	10	M6	44	44	M10*1	29	32	M10*1.25	93	36	12	58	28	33	15	25	17.5	118	6
40	24	30f9	8	13	M6	52	52	M12*1.25	29	32	M12*1.25	93	44	16	58	32	38	15	25	17.5	118	7
50	32	34f9	8	19	M6	62	62	M12*1.25	29	32	M16*1.5	93	55	22	58	38	47	15	25	17.5	118	10
63	32	34f9	9	19	M8	75	75	M16*1.5	32	32	M16*1.5	96	68	22	61	38	56	15	25	17.5	121	10
80	40	39f9	11	22	M10	94	94	M16*1.5	32	38	M20*1.5	108	87	25	65	47	70	21	35	21.5	143	12
100	40	39f9	11	22	M10	112	112	M20*1.5	32	38	M20*1.5	108	107	25	65	47	84	21	35	21.5	143	12

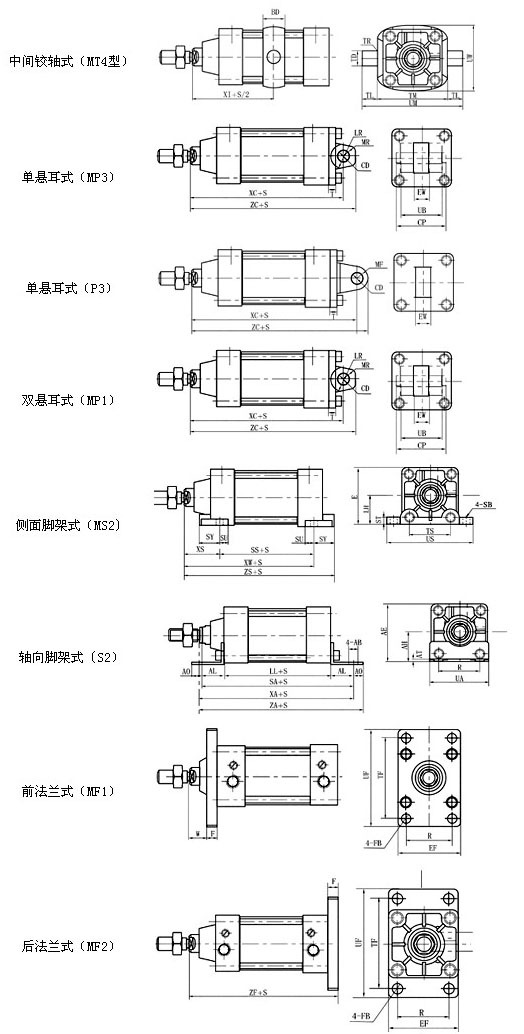

*其它安裝形式外型圖中的尺寸“B”參見上表。“B”尺寸正常供貨為非加工面，如需定位請單獨注明。

缸徑(Ф)	F	FB(Ф)	R	TF	UF	ZF	E	LH	SS	ST	SU	SY	TS	US	XS	XW	ZS	AB(Ф)	AE	AH	AL
32	10	7	33	58	72	128	44	22	73	8	13	22	63	80	35	108	130	9	50	28	20.5
40	10	7	36	70	84	128	51	26	73	8	14	22	70	91	35	108	130	12	55.5	30	23.5
50	10	9	47	86	104	128	62	31	73	9	14	24	83	104	35	108	132	12	67.5	36.5	28
63	12	9	56	98	116	133	75	38	76	9	14	26	95	116	35	111	137	12	79	42	31
80	16	12	70	119	143	159	94	47	82	14	18	33	121	146	48	130	163	14	96	51	30
100	16	12	84	138	162	159	112	57	82	14	18	37	140	165	48	130	167	14	113	59	30

缸徑(Ф)	AO	AT	SA	UA	XA	ZA	SB(Ф)	CD(Ф)	CP	UB	BD	TD(Ф)	TL	TM	TR	UM	UW	XI
32	9.5	3.2	134	50	138.5	148	9	12H9/f8	46	32	30	16H9/e9	16	55	R1.5	52	52	71.5
40	12.5	3.2	140	57	141.5	154	12	14H9/f8	58	44	30	25H9/e9	25	63	R1.5	59	59	71.5
50	12	4	14	68	146	158	12	14H9/f8	66	52	30	25H9/e9	25	76	R1.5	71	71	71.5
63	13	4	158	80	152	165	12	14H9/f8	66	52	30	25H9/e9	25	88	R1.5	84	84	73
80	16	6	168	97	173	189	14	20H9/f8	78	64	35	25H9/e9	25	114	R1.6	104	104	89
100	16	6	168	112	173	189	14	20H9/f8	78	64	40	25H9/e9	25	132	R2	128	128	89

缸徑(Ф)	EW			MR			T			LR			XC			ZC			EF	W
缸徑(Ф)	MP1	MP3	P3	MP1	MP3	P3	MP1	MP3	P3	MP1	MP3	P3	MP1	MP3	P3	MP1	MP3	P3	EF	W
32	16	16	16	R15	R14	R12	8	8	8	R18	R17	R16	137		147	150	149	159	47	15
40	20	20	20	R15	R16	R14	8	8	10	R18	R17	R16	137		152	150	151	166	52	15
50	20	20	20	R17	R16	R15	8	10	10	R19	R19	R18	137		152	152	151	167	65	15
63	20	20	20	R17	R16	R15	8	13	10	R19	R19	R18	140		155	155	154	170	76	13
80	32	32	32	R23	R22	R20	11	18	14	R32	R32	R25	175		196	196	195	211	94	19
100	32	32	32	R23	R22	R20	11	18	14	R32	R32	R25	175		196	196	195	211	115	19

氣缸內徑Ф（mm)	RV	VG	VL	VR
32	74	35	108	75
40	80	48.5	140	87.5
50	90	48.5	151	87.5
63	102	72	174	92
80	118	72	193	92
100	132	72	211	92

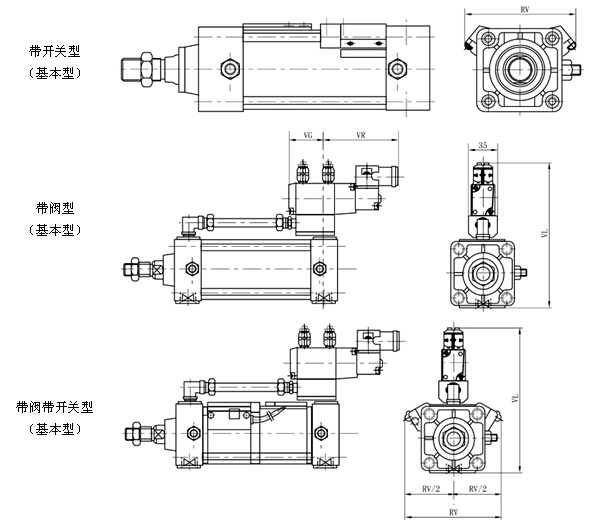

*帶閥、帶開關氣缸及帶閥帶開關氣缸的其余安裝形式和尺寸，請查詢相對應的QGBQ氣缸的有關部分。
