ZJHM-6.4-DN40,ZJHM-6.4-DN50,ZJHM-6.4-DN65,ZJHM-6.4-DN80,ZJHM-6.4-DN100,ZJHM-6.4-DN125,ZJHM-6.4-DN160,ZJHM-6.4-DN200,氣動套筒調節閥

一、ZJHM 氣動套筒調節閥概述：

 ZJHM 氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。

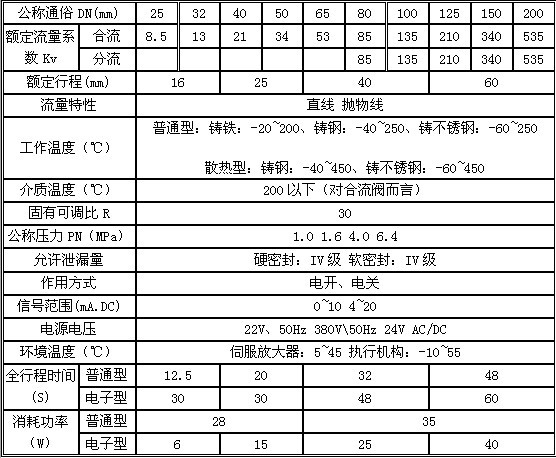

二、ZJHM 氣動套筒調節閥主要技術參數和性能指標：

三、ZJHM 氣動套筒調節閥產品說明：
  ZJHM 氣動套筒調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規?？晒┻x擇。

四、ZJHM 氣動套筒調節閥閥安裝

1 安裝人員首先應認識到ZJHM 氣動套筒調節閥是一種精密的儀表設備，不準碰撞、跌摔、以免損壞，影響產品性能。
2 在初次開工前和停工檢修后應先沖洗配管系統，然后安裝ZJHM 氣動套筒調節閥，并應保證管道內力不超過氣動套筒調節閥的極限值。
3 主意務必按氣動套筒調節閥所示的介質流動方向(閥體上的箭頭)安裝氣動套筒調節閥。
4氣動套筒調節閥應該垂直倒立安裝在管道上。執行器在下，控制閥在上，如圖5所示，這樣可以保證介質的溫度不會傳送到執行器上。當介質溫度低于80℃時，氣動套筒調節閥可以正立安裝。當介質溫度高于80℃時氣動套筒調節閥必須垂直倒立安裝，即執行器向下安裝。在閥自重較大或有震動的場合應加支架。
5  在氣動套筒調節閥前后安裝壓力表，以便設定調整時察看。
