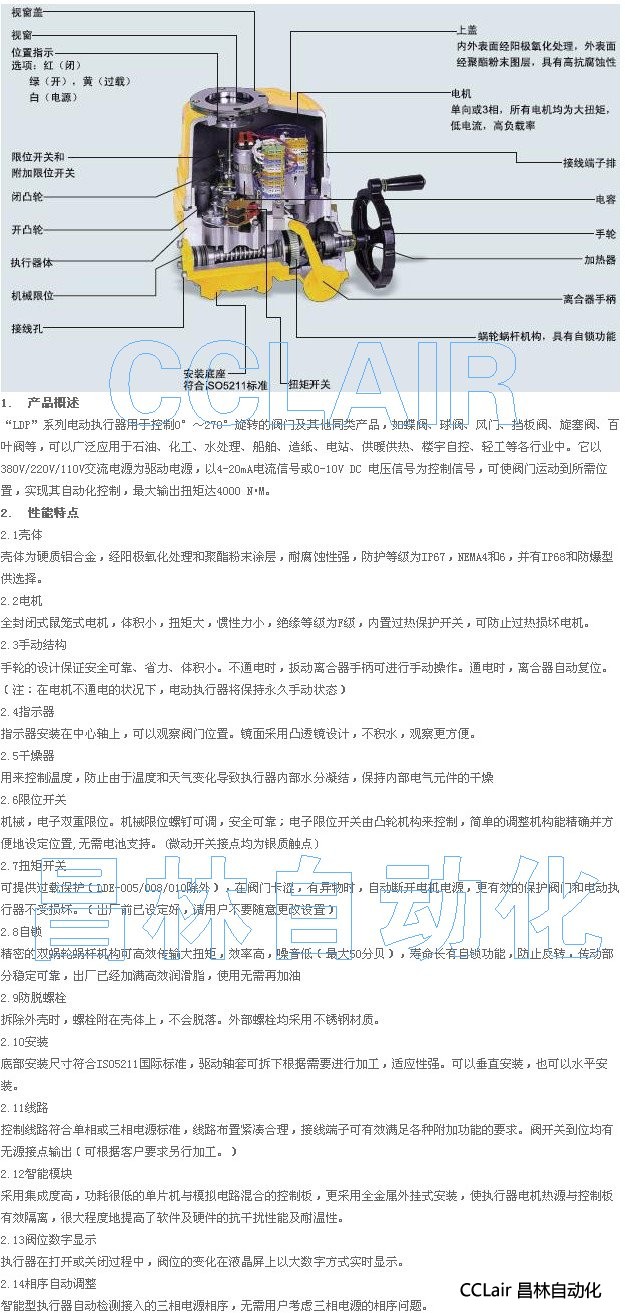

點擊圖片查看原圖LDE-080,LDE-120,LDE-200,LDE-300,
3. 主要技術參數，規格
3.1 LDE系列電動執行器技術參數
|
型號 |
最大輸出扭矩 |
90°動作時間60/50Hz |
最大軸徑 |
電機F級 |
額定電流（A）60/50HZ |
重量 |
|||
|
單相 |
三相 |
||||||||
|
N·M |
S |
mm |
W |
110V |
220V |
380V |
440V |
Kg |
|
|
LDE-005 |
50 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
|
LDE-008 |
80 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
|
LDE-010 |
100 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
|
LDE-015 |
150 |
21/25 |
φ22 |
40 |
1.65/1.67 |
0.88/0.84 |
0.31/0.31 |
0.30/0.31 |
17.3 |
|
LDE-020 |
200 |
21/25 |
φ22 |
40 |
1.67/1.67 |
0.89/0.85 |
0.31/0.31 |
0.30/0.31 |
17.3 |
|
LDE-030 |
300 |
26/31 |
φ35 |
60 |
1.85/1.86 |
0.92/0.92 |
0.35/0.35 |
0.34/0.34 |
22 |
|
LDE-050 |
500 |
26/31 |
φ35 |
90 |
3.60/3.62 |
1.55/1.58 |
0.59/0.59 |
0.58/0.58 |
23 |
|
LDE-060 |
600 |
26/31 |
φ35 |
120 |
3.65/3.62 |
1.60/2.20 |
0.60/0.59 |
0.59/0.58 |
23 |
|
LDE-080 |
800 |
31/37 |
φ45 |
120 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.790.79 |
29 |
|
LDE-120 |
1200 |
31/37 |
φ45 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
29 |
|
LDE-200 |
2000 |
93/112 |
φ65 |
180 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
75 |
|
LDE-300 |
3000 |
93/112 |
φ65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
75 |
3.2標準規格
| 外 殼 | 防水級別 IP67,NEMA 4 and 6 | |
| 電機電源 |
標準：220V AC 單相 可選：110V AC 單相 380/440V AC 3相, 50/60Hz, ±10% 24V DC /110V DC /220V DC |
|
| 電 機 | 鼠籠式異步電機 | |
| 限位開關 | 開/關，各1個 SPDT,250V AC 10A | |
|
輔助限位開關 |
開/關，各1個 SPDT,250V AC 10A | |
| 扭矩開關 | 開/關，各1個 SPDT,250V AC 10A | LDE-005/008/010除外 |
| 行 程 | 90°±10° | 0°～270°可選 |
| 失速防護/
操作溫度 |
內置過熱保護，開115℃ ±5℃ /關 97℃ ±5℃ | |
| 指 示 器 | 連續的位置指示刻度 | |
| 手動操作 | 機械離合機構，配手輪操作 | |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整螺栓 | |
| 干 燥 器 | 7-10W (110/220V AC) | |
| 接 線 孔 | 2個 PF 3/4” | |
| 環境溫度 | -20℃～+70℃ | |
| 潤 滑 | 鋁基潤滑脂（EP 型） | |
| 材 料 | 鋼，鋁合金，鋁青銅，聚碳酸脂 | |
| 環境濕度 | 最大 90％ RH 非凝結 | |
| 抗震性能 | X Y Z 10g，0.2～34 Hz，30分鐘 | |
| 外 涂 層 | 干粉，環氧聚酯，具有超強防腐功能 | |
3.3可選規格
|
編號 |
可選配置 |
備注 |
|
1 |
防爆執行器（ExdⅡ BT4,ExdⅡ CT6） |
LDE系列 |
|
2 |
防水執行器（IP68,10M,250HR） |
LDE系列 |
|
3 |
電位計（1K-10K） |
LDE系列 |
|
4 |
比例控制單元（輸入，輸出信號4-20mA DC /1-5V /1-10V） |
LDE系列 |
|
5 |
現場控制單元（就地控制 開/停/關選擇開關，就地/遠程切換） |
LDE系列 |
|
6 |
行程120°，180°，270° |
LDE系列 |
|
7 |
直流電機（24V DC） |
LDE系列 |
|
8 |
附加扭矩開關（SPDT X 2 250V AC 10A） |
LDE-005/008/010除外 |
|
9 |
電流位置傳感器（輸出4-20mA DC） |
LDE系列 |
|
10 |
斷電后，電動閥自動開或關控制柜 |
LDE系列 |
|
11 |
耐高溫執行器（-10℃～+100℃） |
LDE系列 |
|
12 |
耐低溫執行器（-40℃～+70℃） |
LDE系列 |
|
13 |
低速執行器 |
LDE系列 |
