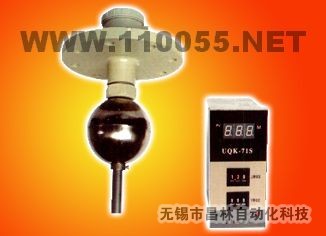

UQK-71S ，浮球液位顯示控制儀 ，生產廠家，價格，
| |
 |
一、 用途 及特點
儀表有顯示和傳感趨二部分組成，對所測的 液位數字直觀顯示，并能任意將液位控制在某一 范圍內?？稍趦x表控制室內對開口，密閉容器或 池糟里的介質液位進行顯示，報警和控制。儀表 具有極好的抗腐性能，被測介質可以是水，油， 酸，堿，工業污水等導電及非導電液體。能排除 液體波動造成的假液位的影響，可廣泛應用與煉 油，化工，造紙，食品及污水處理等行業。
|
本儀表特為要求傳感器長度較長的用戶所設 計。一般控制儀傳感器中的干簧管數量隨傳感器長度而增加 。對顯示控制儀表內電路作了改進，增 加了一些集成電路 ，使儀表能可靠穩定工作。
二、結構原理
傳感器中排列著一組感簧管，當裝有磁鋼的浮球隨液變化而上下浮動時，使相應位置的干簧管 動作，從而傳感器輸出阻值發生變化。儀表面板上對應于液位高度而產生數字變化。面板上控制液 位高度的開關可預先任意設定液位的控制范圍。液位到達設定點高度時，顯示表發出觸點信號控制 液位或報警。 |
| |
三、主要技術指標
| 傳 |
感 器 |
顯 示 表 |
|
|
測量范圍
|
2m～10m
|
顯示方式 |
數字直接顯示 |
| 工作溫度 |
-40～+150℃ |
環境溫度和濕度
|
0～40℃85％ |
| 工作壓力 |
≤0.6MPa |
控制觸點容量
|
AC 220V 3A |
| 被測介質密度 |
>700kg/m3 |
工作電源
|
約10VA |
| 被測介質粘度 |
1.25st |
顯示表外形尺寸
|
80×160×200mm
|
| |
|
重量
|
1kg
|
| |
|
|
|
| 四、安裝與使用 |
| |
|
1、傳感器外形尺寸和安裝方式：傳感器安裝在被測容器上，最好將傳感器下端固定于容器底 部。
2、顯示表外形尺寸和安裝方式：顯示表安裝在儀表屏上。
3、傳感器與顯示表的接線方法：傳感器和顯示表之間的連接線不能與交流電源線同路鋪設，以免感應交流電影響甚至損壞儀表。同時，為了避免干擾信號，盡可能使用屏蔽電纜或在 鐵管內鋪設。
|
|
|
|
