點擊圖片查看原圖描述：
㈠、主要用途：電磁失電離合器為斷電結合通電打開的產品，主要使用在紡織機械、金屬壓延機、搬運機械等機械傳動系統中，實現主從動部分的快速結合，分離、起動換向功能。
㈡、離合器在下列條件下能可靠工作：
1、離合器安裝地點海拔不超過2000m；
2、周圍環境溫度-5℃—+40℃；
3、周圍介質中無爆炸危險，且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
4、離合器線圈電壓波動不超過+5%和―15%額定電壓；
5、在干式條件下工作。
㈢、 安裝：
1、安裝時必須清洗干凈，摩擦面和離合器內部不得有油污和塵埃；
2、離合器主、從動部分必須軸向固定，不允許有軸向竄動；
3、主、從動部分同軸度應不大于0.1mm。
主要性能參數
|
規格 |
額定動力矩 N.m |
靜力矩 N.m |
吸合電壓 D.C.V |
保持電壓D.C.V |
線圈消耗保持功率(20℃)W |
允許最高轉速r/min |
|
10 |
100 |
110 |
96 |
24 |
53 |
3000 |
|
16 |
160 |
176 |
96 |
24 |
59 |
2500 |
|
25 |
250 |
275 |
96 |
24 |
61 |
2200 |
|
41 |
400 |
440 |
96 |
24 |
88 |
2000 |
|
63 |
630 |
693 |
96 |
24 |
94 |
1800 |
|
100 |
1000 |
1100 |
96 |
24 |
130 |
1600 |
|

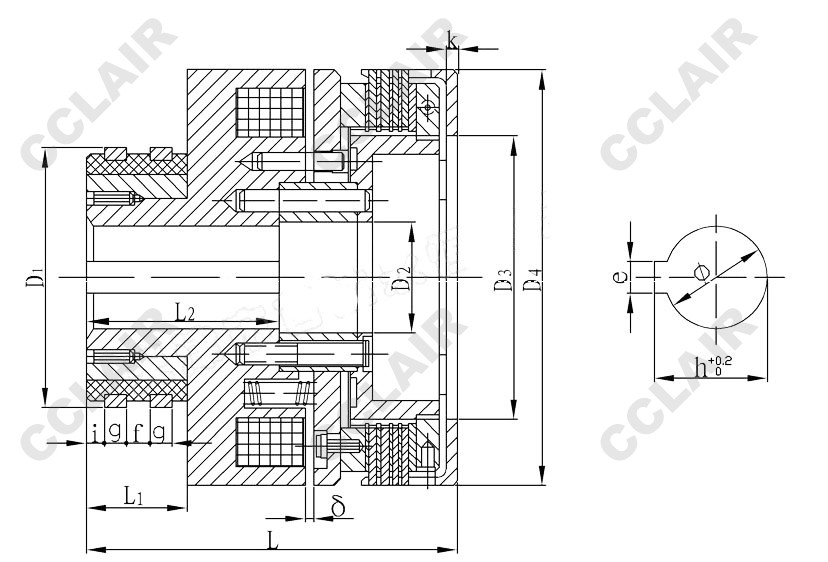

規格 Size |
徑向尺寸Radial Dimensions |
軸向尺寸Axial Dimensions |
軸孔尺寸 Dimensions Shaft Hole |
電刷型號 Brush Model |
||||||||||||
|
D1 |
D2 |
D3 |
D4 |
L |
L1 |
L2 |
f |
g |
i |
k |
δ |
φ |
h |
e |
||
|
10 |
90 |
52 |
75H7 |
147 |
124.5 |
28 |
61 |
3 |
6 |
2 |
7 |
1.3 |
40H7 |
43.3 |
12JS9 |
DS-006 |
|
16 |
100 |
60 |
85H7 |
162 |
135 |
32 |
67 |
3 |
8 |
3 |
7 |
1.3 |
45H7 |
48.8 |
14JS9 |
|
|
25 |
120 |
73 |
95H7 |
182 |
145 |
32 |
75 |
4 |
8 |
2 |
8 |
1.3 |
50H7 |
53.8 |
14JS9 |
|
|
41 |
120 |
78 |
140H7 |
202 |
155 |
32 |
77 |
4 |
8 |
2 |
9 |
1.5 |
55H7 |
59.3 |
16JS9 |
DS-003 |
|
63 |
160 |
82 |
125H7 |
235 |
185 |
35 |
85 |
6 |
8 |
3 |
10 |
1.8 |
65H7 |
69.4 |
18JS9 |
DS-006 |
|
100 |
170 |
80 |
200H9 |
270 |
205 |
45 |
95 |
10 |
10 |
5 |
12 |
2 |
65H8 |
69 |
18H9 |
DS-010 |
