點擊圖片查看原圖BTB725940,BTB725950,BTB725963,BTB725980,BTB735940,BTB735950,BTB735963,BTB7359100,氣動角座閥
BTB725940-10,BTB725940-15,BTB725950-20,BTB725950-25,BTB725963-32,BTB725980-40,
BTB725980-50,BTB7259100-65,BTB7259125-80,BTB735980-50,BTB7359100-65,BTB3259125-80,
BTB735940-10,BTB735940-15,CCLAIR BTB735950-20,BTB735950-25,BTB735963-32,BTB735980-40,
規格說明：
規格說明：
閥體材料：不銹鋼s.s316/s.s304
執行器材料：合不銹鋼s.s304
閥芯密封：PTFE/FPM
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN10—DN80
螺紋：3/8"—3"
適用介質：水,中性氣體或液體,酒精,油,有機溶劑，水蒸氣，弱酸或弱堿溶液。
介質溫度：PTFE：-10℃—+200℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.3—0.8MPa
工作壓力：0—1.6MPa

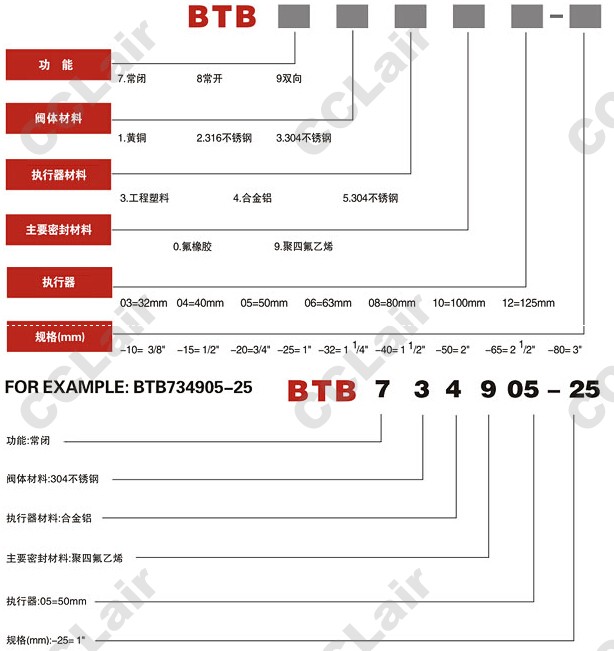

型號說明:

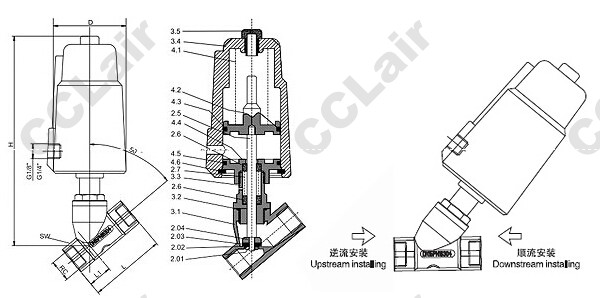

外形尺寸：
| 外形尺寸 | |||||||
| DN | G | L | L1 | SW | H | D | 執行器 |
| 10 | 3/8" | 55 | 17 | 21 | 155 | 51 | 40 |
| 15 | 1/2" | 70 | 21 | 26.5 | 170 | 51 | 40 |
| 20 | 3/4" | 76 | 23 | 32 | 185 | 62 | 50 |
| 25 | 1" | 90 | 25 | 40 | 195 | 62 | 50 |
| 32 | 1-1/4" | 116 | 32 | 50 | 235 | 76 | 63 |
| 40 | 1-1/2" | 116 | 32 | 55.5 | 250 | 92 | 80 |
| 50 | 2" | 138 | 40 | 68.5 | 265 | 92 | 80 |
| 65 | 2-1/2" | 168 | 51 | 85 | 305 | 117 | 100 |
| 80 | 3" | 192 | 54 | 100 | 365 | 140 | 125 |
| 部件列表 | ||
| 2.01螺栓 | 3.1閥體 | 4.1彈簧 |
| 2.02孔板密封件 | 3.2密封環 | 4.2活塞 |
| 2.03密封盤 | 3.3螺紋連接件 | 4.3O型圈 |
| 2.04閥盤 | 3.4汽缸 | 4.4閥蓋 |
| 2.5閥桿 | 3.5觀察窗 | 4.5O型圈 |
| 2.6V型填料 | 4.6擋圈 | |
| 2.7彈簧 | ||
