點擊圖片查看原圖BTB7249,BTB7349,BTB7259,BTB7359,BTB7249125-80,BTB7349100-65,BTB735940-15,法蘭氣動角座閥
BTB724940-15,BTB724950-20,BTB724950-25,BTB724963-32,BTB724980-40,BTB724980-50,
BTB734940-15,BTB734950-20,BTB734950-25,BTB734963-32,BTB734980-40,BTB734980-50,
BTB7349125-80,BTB7259100-65,cclair BTB7259125-80,BTB7359100-65,BTB7359125-80,BTB7249100-65,
BTB725940-15,BTB725950-20,BTB725950-25,BTB725963-32,BTB725980-40,BTB725980-50,
BTB735950-20,BTB735950-25,BTB735963-32,BTB735980-40,BTB735980-50,
規格說明：
閥體材料：不銹鋼s.s316/s.s304黃銅
執行器材料：合金鋁/s.s304不銹鋼
閥盤密封：PTFE/FPM
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN10-DN65
螺紋：3/8"-21/2"
適用介質：水、中性氣體或液體，酒精，油，有機溶劑，水蒸氣，弱酸或弱堿溶液。
介質溫度：
PTFE: -10℃- +200℃
FPM: -10℃- +100℃
粘度：Max 600 mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.3-O.8MPa
工作壓力：0-1.6MPa

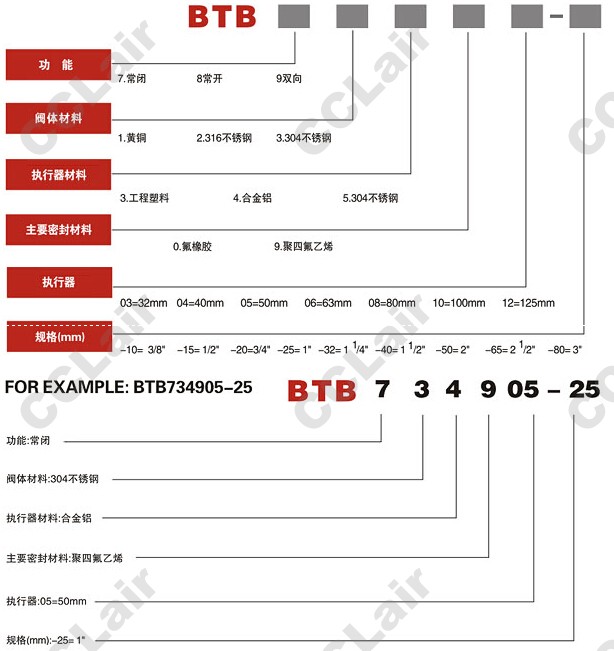

型號說明:

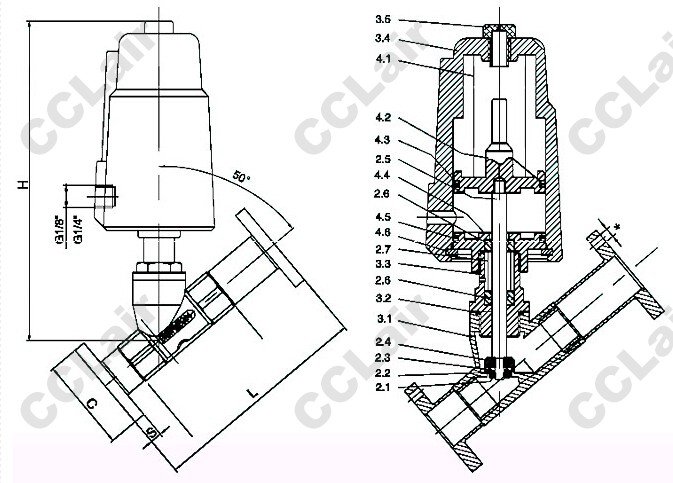

外形尺寸：
| 外形尺寸 | |||||||
| DN | * | L | C | S | H | D | 執行器 |
| 15 | 14x4 | 172 | 95 | 16 | 170 | 51 | 40 |
| 20 | 14x4 | 182 | 105 | 16 | 185 | 62 | 50 |
| 25 | 14x4 | 196 | 115 | 18 | 195 | 62 | 50 |
| 32 | 16x4 | 228 | 135 | 18 | 235 | 76 | 63 |
| 40 | 18x4 | 228 | 145 | 20 | 250 | 92 | 80 |
| 50 | 18x4 | 250 | 160 | 22 | 265 | 92 | 80 |
| 65 | 20x4 | 295 | 180 | 24 | 305 | 117 | 100 |
| 80 | 20x4 | 320 | 195 | 24 | 365 | 140 | 125 |
| 部分列表 | ||
| 2.1螺栓 | 3.1閥體 | 4.1彈簧 |
| 2.2孔板密封件 | 3.2密封環 | 4.2活塞 |
| 2.3密封盤 | 3.3螺紋連接件 | 4.3O型圈 |
| 2.4閥盤 | 3.4汽缸 | 4.4閥蓋 |
| 2.5閥桿 | 3.5觀察窗 | 4.5O型圈 |
| 2.6V型填料 | 4.6檔圈 | |
| 2.7彈簧 | ||
